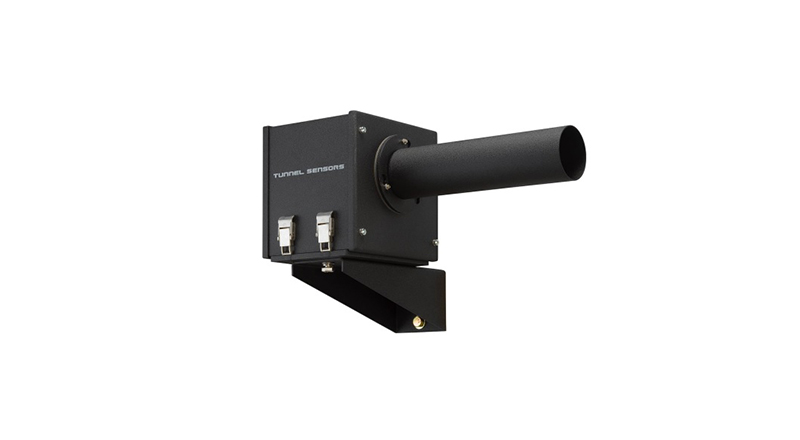

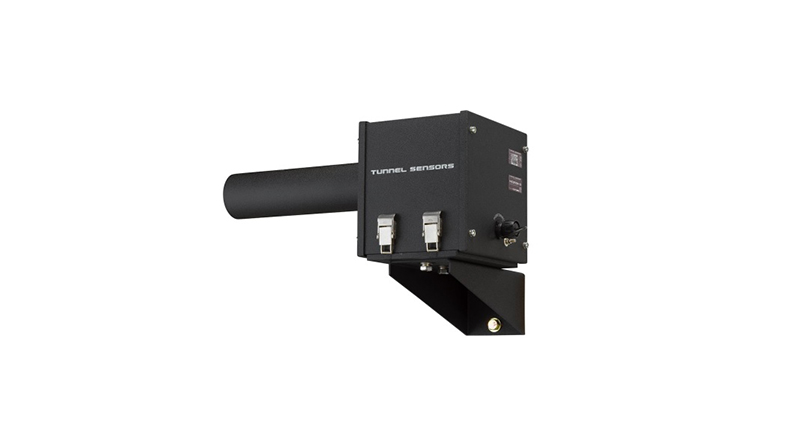

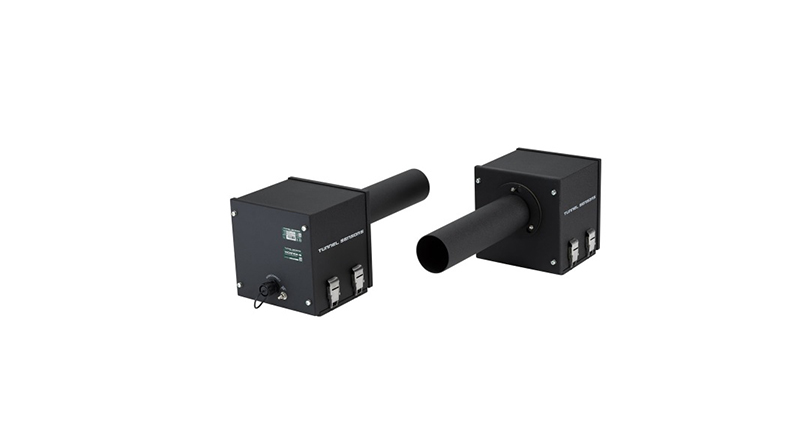

터널용 계측장비
- CO측정을 위해 검증된 Infrared spectroscopy (적외선 분광법)
- 가시도 측정을 위해 검증된 Light transmission, opacity(광투과법:가시광선전송불투명도)기술 적용
- 안정적인 측정을 위한 온도 보정 계측 적용

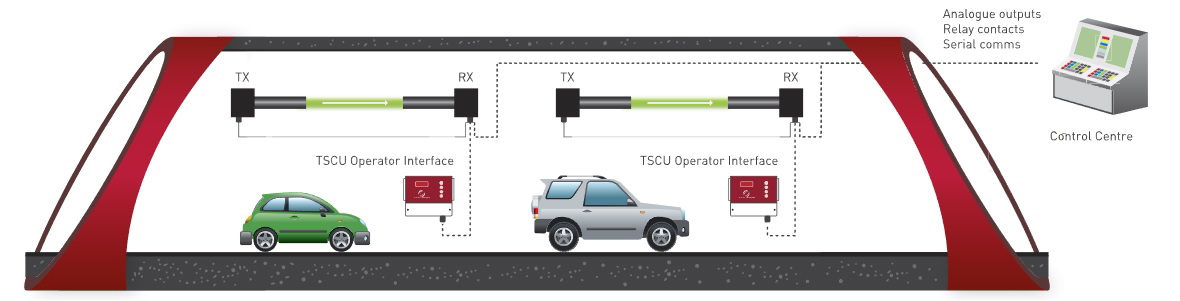

- 터널 자동제어시스템과의 용이한 연동을 위한 인터페이스 가능(선택사항)
- 센서 설치 및 조정을 위한 PC기반의 프로그램 제공
- 표시장치 및 키패드가 부착된 운영 인터페이스(TSCU) (선택사항)
- 터널 내부에서의 측정에 적합하게 설계됨
- 정기적인 터널 물청소 및 대기 부식에 대비하여 설계됨
- 설치와 조정이 간단한 제품 설계
- 손쉬운 유지보수 (간단한 설치를 위한 플러그 앤 소켓 타입 케이블)
- IP67 등급, SUS 316(Powder cated)의 외함 (설치 브라켓, 먼지 보호용 튜브 제공)
- 유연한 연동 운영 (선택사항)
| 분류 | 항목 | 내용 |
| 이산화질소(NO2) 측정 | 측정 원리 | 차등분광흡수법 |
|---|---|---|
| 측정값 표시 | PPM(농도측정) | |
| 측정 범위 | 0~10ppm (사용자 설정 가능) | |
| 측정 거리 | 5~12m (10m 최적) | |
| 정확도 | NO2 : ±0.05ppm | |
| 일산화탄소 및 일산화질소(CO,NO) 측정 |
측정 원리 | 적외선 흡수법 |
| 측정값 표시 | PPM (농도측정) | |
| 측정 범위 | CO : 0 ~ 300ppm (사용자 설정 가능), NO : 0 ~ 100ppm (사용자 설정 가능) | |
| 측정 거리 | 5~12m (10m 최적) | |
| 정확도 | CO : ±1ppm, NO : ±2ppm | |
| 가시도(Visibility) 측정 | 측정 원리 | 광투과법 (가시광선 투과법) |
| 측정값 표시 | 투과도/감쇄계수(k)/미터(기상학상의 광학범위) | |
| 측정 범위 | K = 0 ~ 15 km⁻¹ | |
| 정확도 | ± 0.2 km⁻¹ | |
| 전원 | 전압 | + 24 VDC |
| 공칭소비전류 | 2.0 A | |
| 전원 소비 전류 | 3.0 A | |
| 인터페이스 | 시리얼 통신 | RS485 / ModBus RTU (via RS485) External USB |
| 아날로그 출력 | 0/2/4 ~ 20 mA / 0 ~ 10 V | |
| 접점 출력 | 3 A @ 30 VDC | |
| 기타 | 동작 온도 | -20 ~ + 50 ℃ |
| 동작 습도 | 5 ~ 100 % | |
| 외함 등급 및 재질 | IP 67 / 316 SUS (powder coated) |
