터널용 계측장비

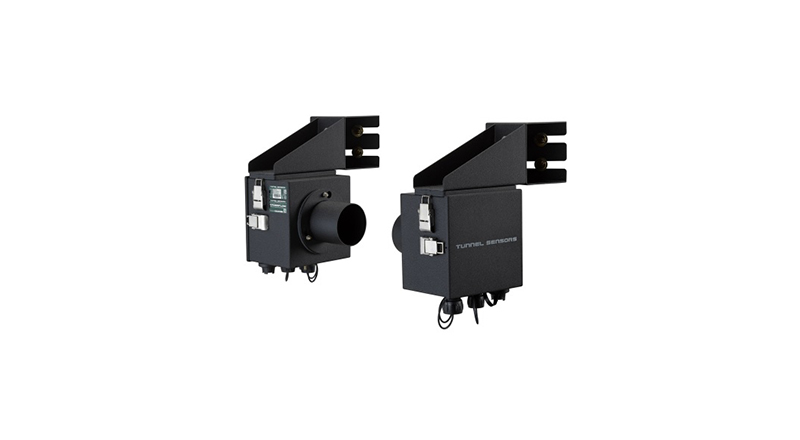

Cross Flow 이미지 1

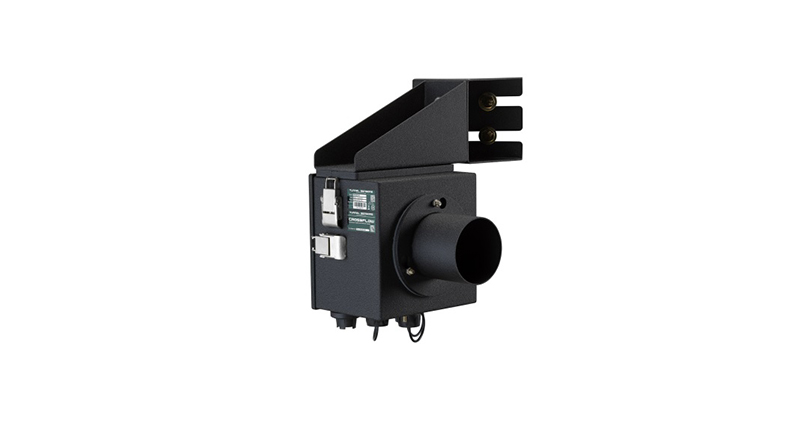

Cross Flow 이미지 2

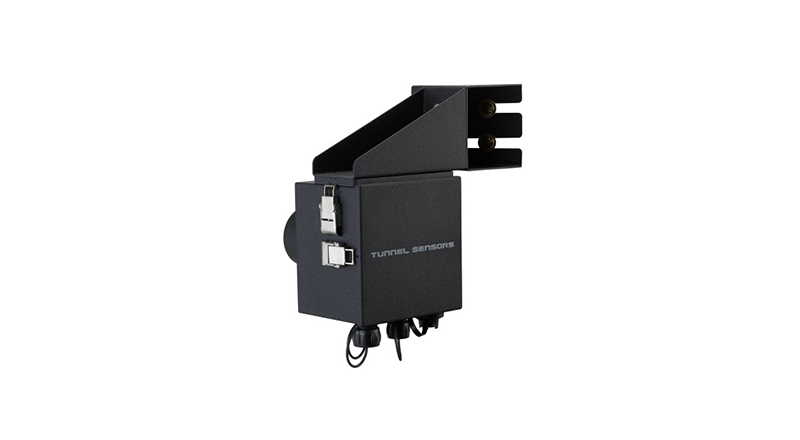

Cross Flow 이미지 3

Cross Flow

터널용 풍향풍속계

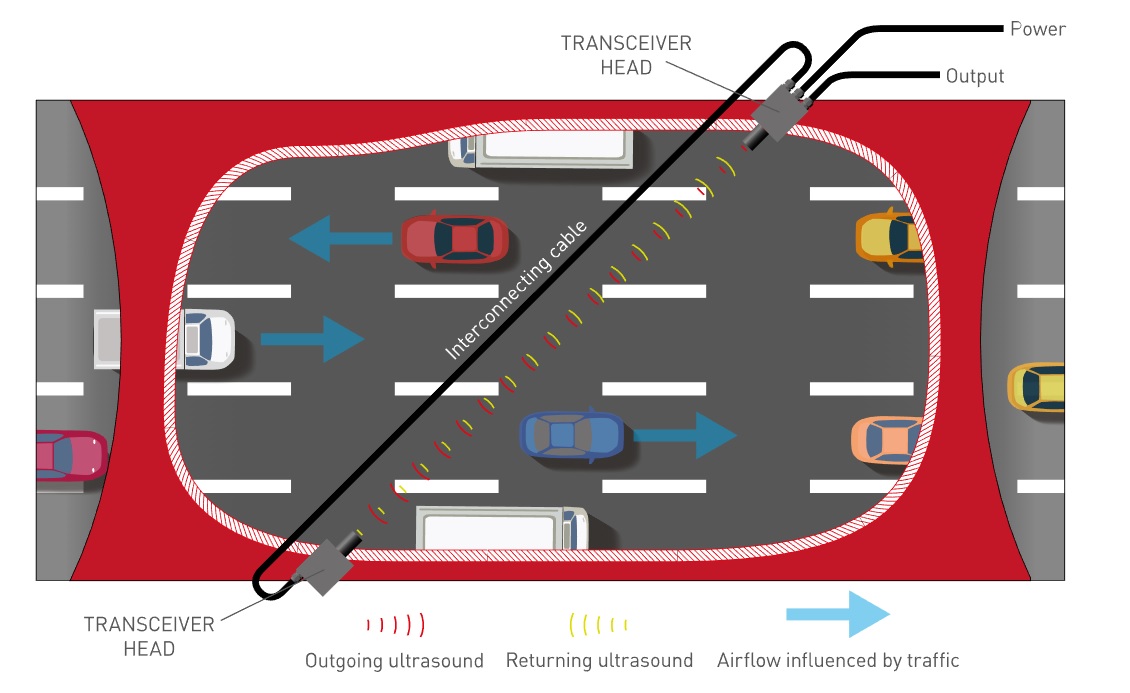

설치 및 작동 예시 이미지
  • 입증된 초음파 통과 시간 측정 기술
  • 터널 대기의 온도, 압력 및 구성과 무관한 측정
  • 터널 제어 시스템에 쉽게 통합할 수 있는 인터페이스 옵션 선택
  • 온도 센서가 내장된 CROSSFLOW-T 모델
  • 옵션 보증 연장 및 5년 리퍼브 프로그램을 이용 가능
  • 부식성 터널 분위기와 정기적인 터널 세척을 견딜 수 있는 견고한 구조 설계
  • 사전 보정된 "Fit and Forget" 트랜시버 사전 배선된 상호 연결 케이블 및 종단 지점을 통해 설치 중 시간을 절약할 수 있음
  • 가동 부품이 없고 유지 보수 요구 사항이 낮음
  • CROSSFLOW는 하이사이드 차량이 순간적으로 초음파 신호 경로를 통과하는 것을 허용하도록 설계되어 있어 공기 흐름 판독이 중단되지 않음
분류 항목 내용
기술 세부사양 측정 원리 초음파 측정 방식 (Open path)
측정 범위 -20 ~ +20 m/s (사용자 설정 가능)
측정 간격 5 ~ 25m
측정 각도 30~60º
정확도 ± 0.1 m/s
전원 전압 + 24 VDC
공칭소비전류 1.0 A
인터페이스 시리얼 통신 ModBus RTU via RS485, external USB
아날로그 출력 4 ~ 20 mA
접점 출력 3 A @ 30 Vdc
기타 동작 온도 -25 ~ + 55 ℃
동작 습도 0 ~ 100 %
외함 등급 IP 67
외함 재질 316 stainless steel
크기 200 x 200 x 160 mm (each measuring head)
무게 3.5 kg
