터널용 계측장비

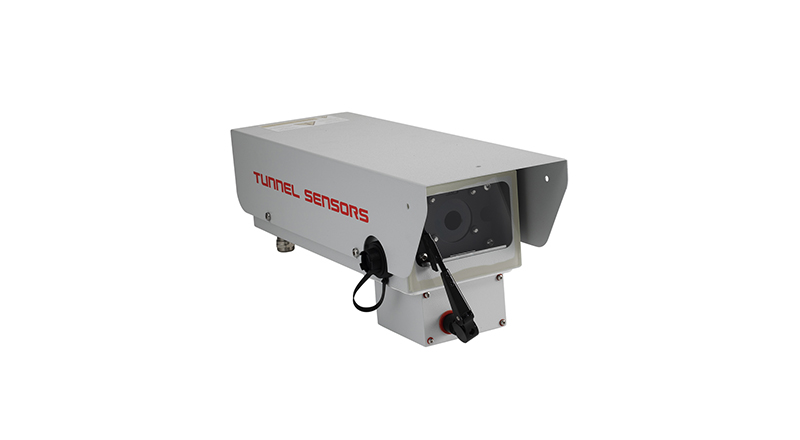

LUMIOS - MkIII 이미지 1

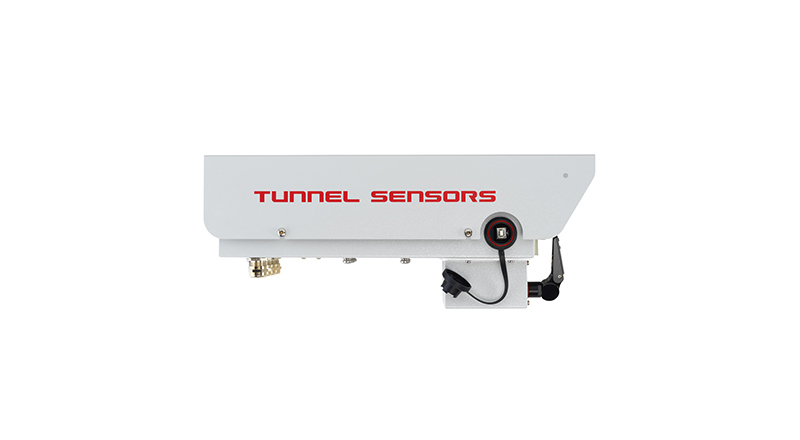

LUMIOS - MkIII 이미지 2

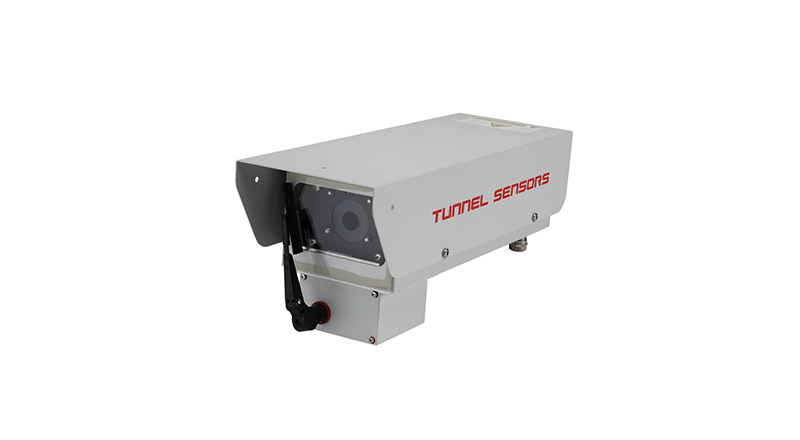

LUMIOS - MkIII 이미지 3

LUMIOS - MkIII

터널 내/외부 휘도계

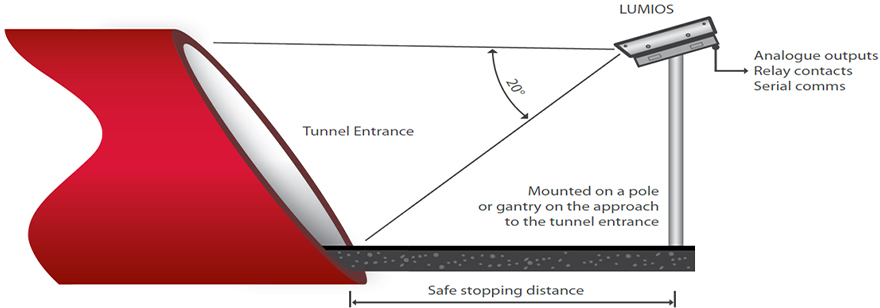

설치 및 작동 예시 이미지
  • 터널 입구에서 자연광에 의해 만들어진 빛의 밝기를 측정
  • 8도에서 40도 범위 내에서 가변적인 시야각
  • 평균적인 인간 눈의 스펙트럼 반응과 유사하도록 Vλ 필터가 적용된 실리콘 포토 다이오드를 사용
  • IP66 보호 등급을 갖춘 견고한 316 스테인리스 스틸 구조
  • 터널 내부에서 빛의 밝기를 측정하기에 적합한 설계
  • 터널 입구를 모니터링하기 위해 특별히 디자인되었음
  • 극단적인 기후를 견딜 수 있는 견고한 디자인
  • 간단한 설치와 부착이 가능합니다.
  • 정비 요구를 최소화하기 위해 워시-와이프가 가능
  • 다양한 상황에 유연하게 적용 가능한 통합 옵션 제공
  • L20의 CIE 승인된 측정장치
  • 호스트 컨트롤러에 직접 연결 할 수 있는 지능형 분석기
분류 항목 내용
기술 세부사양 측정 원리 휘도 측정 방식
측정 방식 실리콘 포토 다이오드, Vλ 필터
측정 앵글 20° (스탠다드), 10 ~ 40°(발주시 선택 사양)
측정 범위 0 ~ 500 cd /㎡ (내부 휘도센서), 0 ~ 10,000 cd /㎡ (외부 휘도센서)
오차 범위 ± 3 % 이하
전력 요구량 전압 100 - 250 VAC / 50 - 60 Hz
상시 소비전력 6 - 10 W
통신 방식 시리얼 통신 ModBus RTU (RS485) / USB
아날로그 출력 0/2/4.0 - 20.0 mA (isolated)
디지털 릴레이 접점 2 A @ 240 VAC
사용 환경 상시 온도 -40 ~ +50 °C
상시 습도 0 - 100 %
보호등급 IP66
재질 316 SUS / 분체도장
크기 463 x 162 x 122 mm (와이퍼 별도), 463 x 162 x 184 mm (와이퍼 포함)
중량 5.5 kg (와이퍼 별도 / 0.8 kg)
