터널용 계측장비

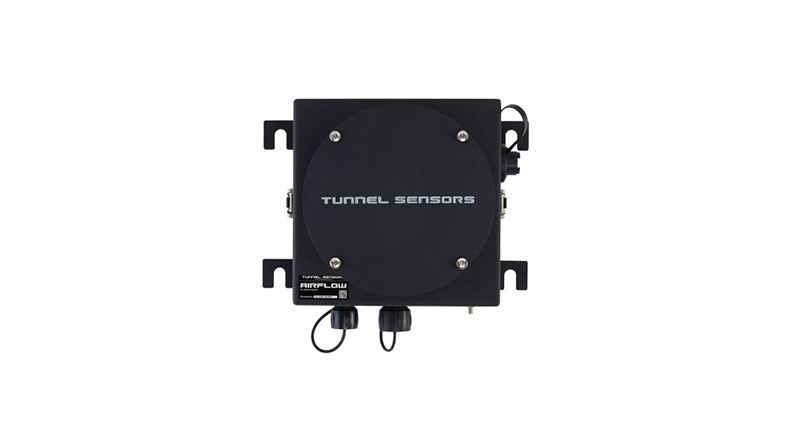

AIR FLOW MK II 이미지 1

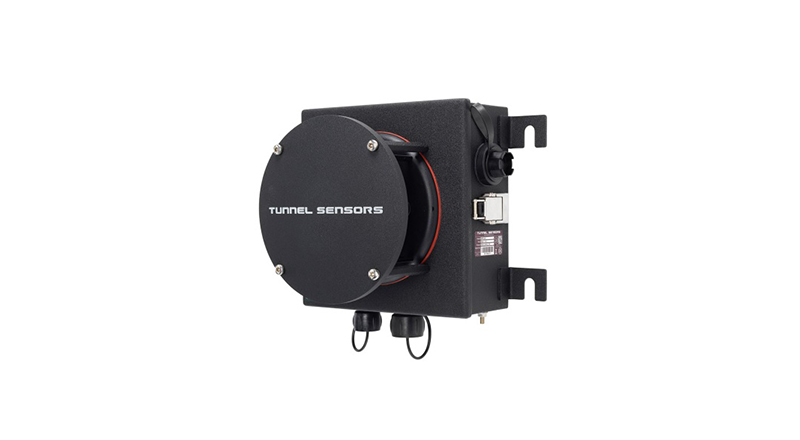

AIR FLOW MK II 이미지 2

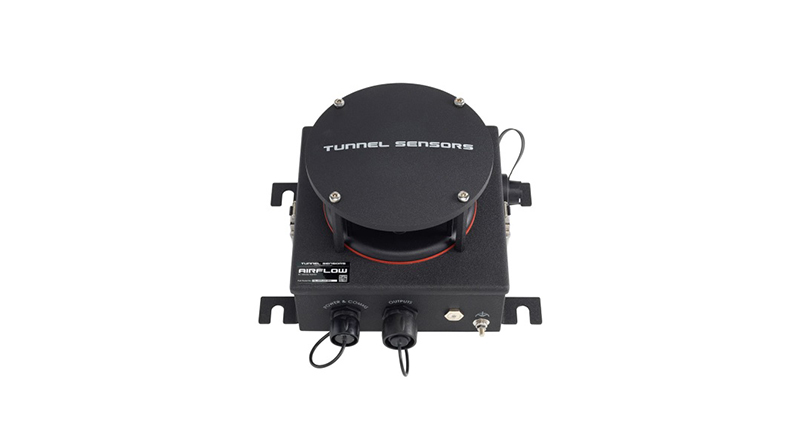

AIR FLOW MK II 이미지 3

AIR FLOW MK II

터널용 풍향풍속계

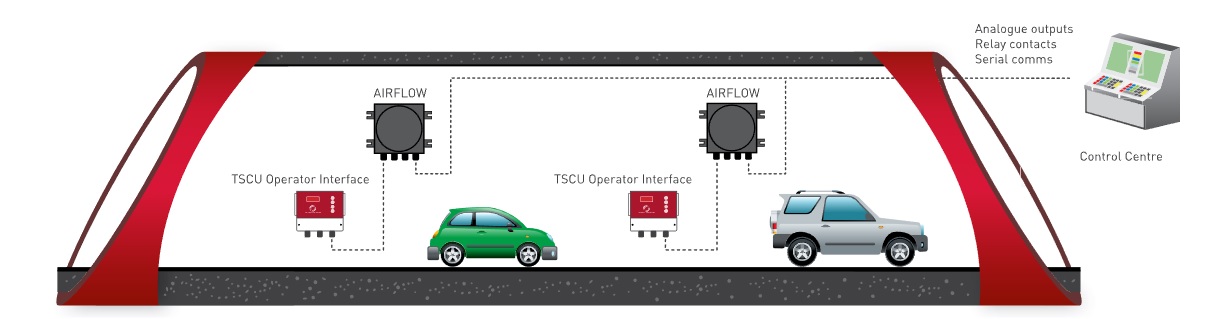

설치 및 작동 예시 이미지
  • 검증된 초음파 통과 시간 측정 기술 적용
  • 터널 공기의 구성, 온도, 기압에 독립적 측정
  • 단일 축/이중 축 모델 선택 가능
  • 온도 측정 (선택사항)
  • 터널 자동제어시스템 연동 인터페이스 선택 가능
  • IP67 등급의 외함
  • 표시장치 및 키패드가 부착된 운영 인터페이스장치 (선택사항)
  • 터널 내부에서의 측정에 적합하게 설계됨
  • 정기적인 터널 물청소 및 대기 부식에 대비하여 설계됨
  • 한쪽 벽면에 간단한 원 포인트 설치 (정렬 및 조정 불필요)
  • 제조시 조정되고 고정된 초음파 측정 거리
  • 적은 유지보수
  • 다양한 연동 인터페이스 (선택사항)
분류 항목 내용
기술 세부사양 측정 원리 초음파 측정 방식
측정 범위 -60 ~ +60 m/s (사용자 설정 가능)
정확도 ±0.1m/s, ±2% (Relative to reading)
응답 시간 1 ~ 100 S (선택가능)
전원 전압 + 24 VDC
공칭소비전류 200 mA
전원 소비 전류 200 mA
인터페이스 시리얼 통신 ModBus RTU via RS485 External USB
아날로그 출력 4 ~ 20 mA, 0 ~ 10 V
접점 출력 3 A @ 30 VDC
기타 동작 온도 -20 ~ + 70 ℃
동작 습도 0 ~ 100 %
외함 등급 IP 67
외함 재질 316 Stainless steel
크기 220 x 240 x 160 mm
무게 3.5 kg
